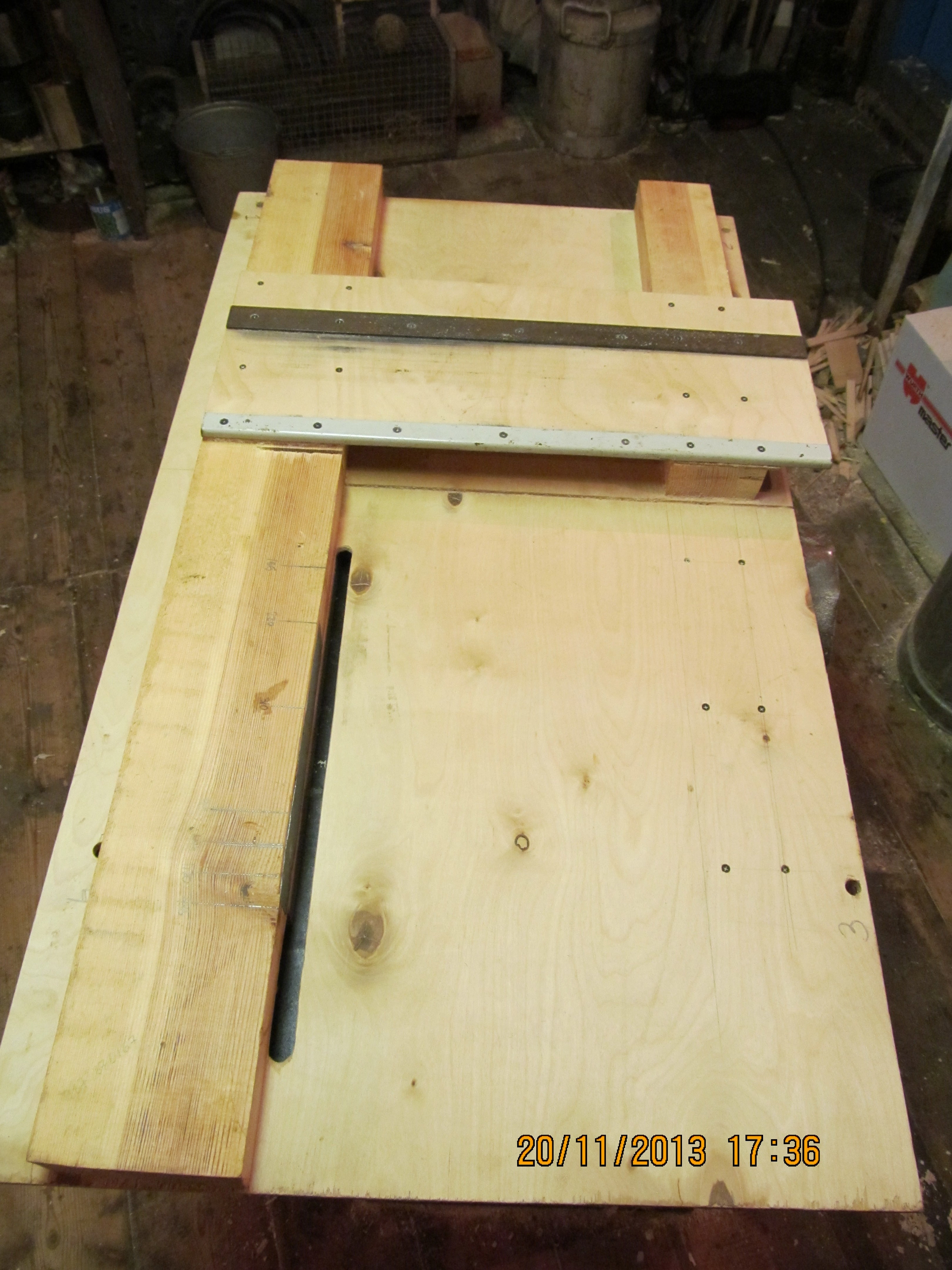

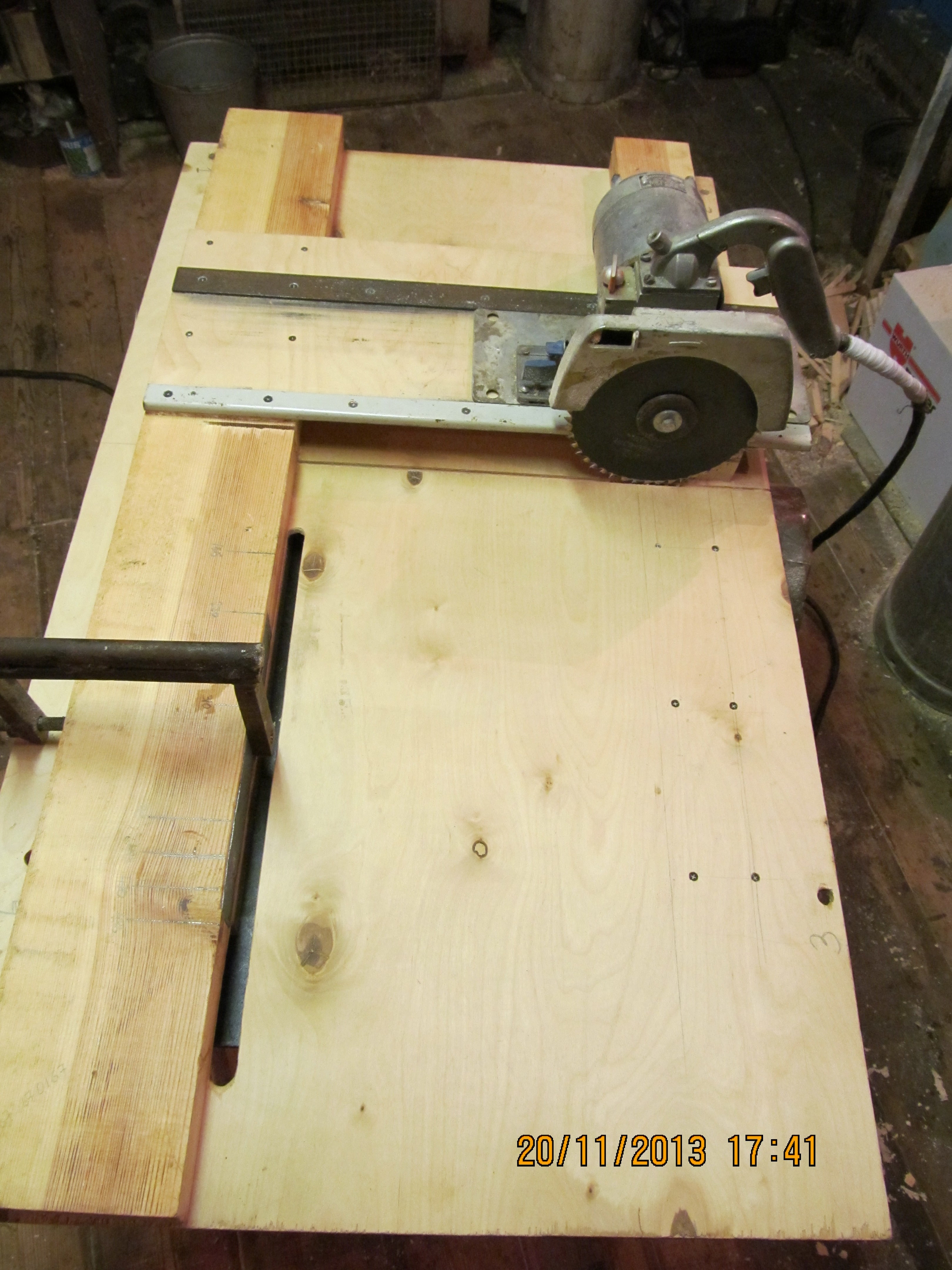

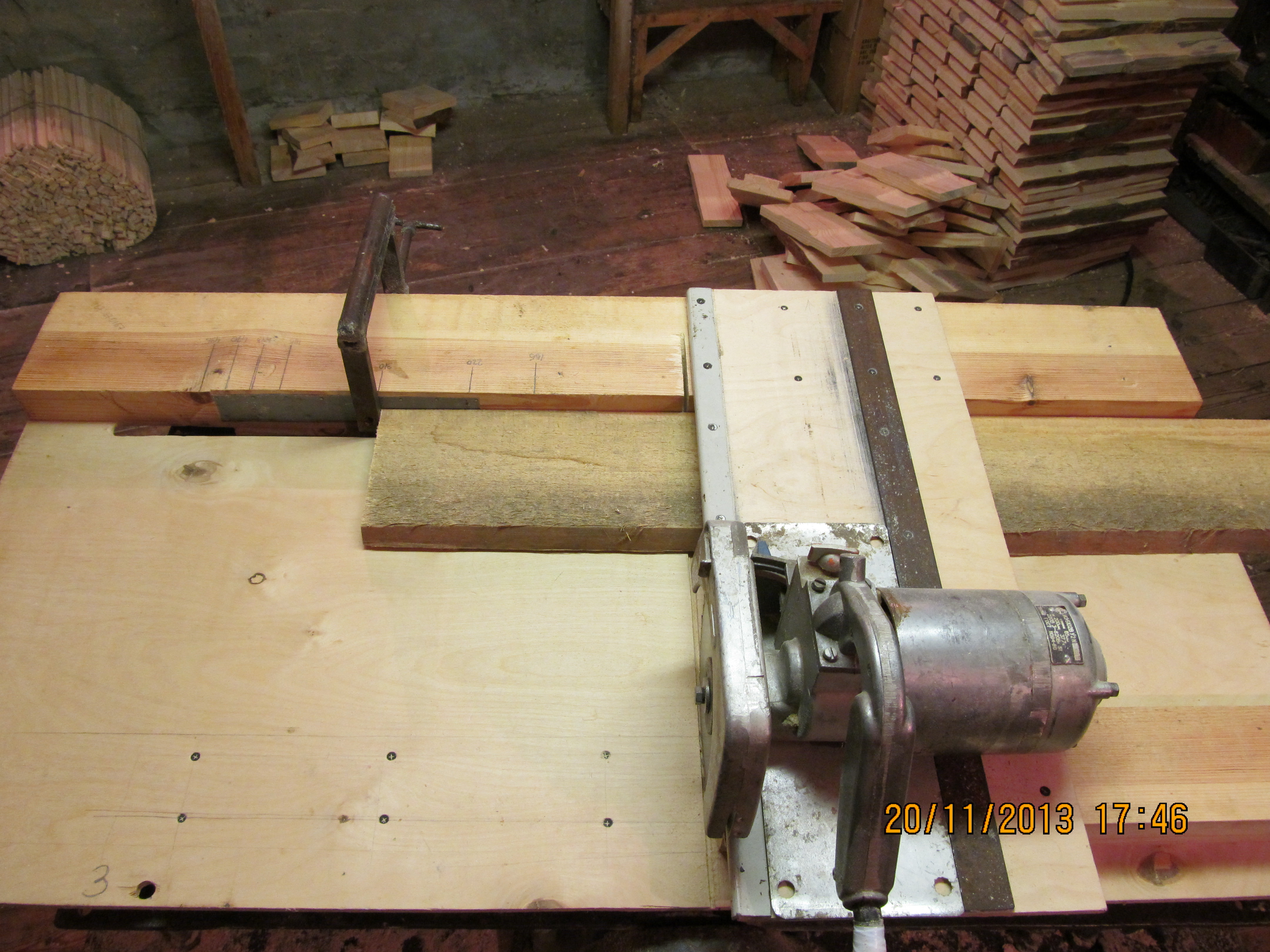

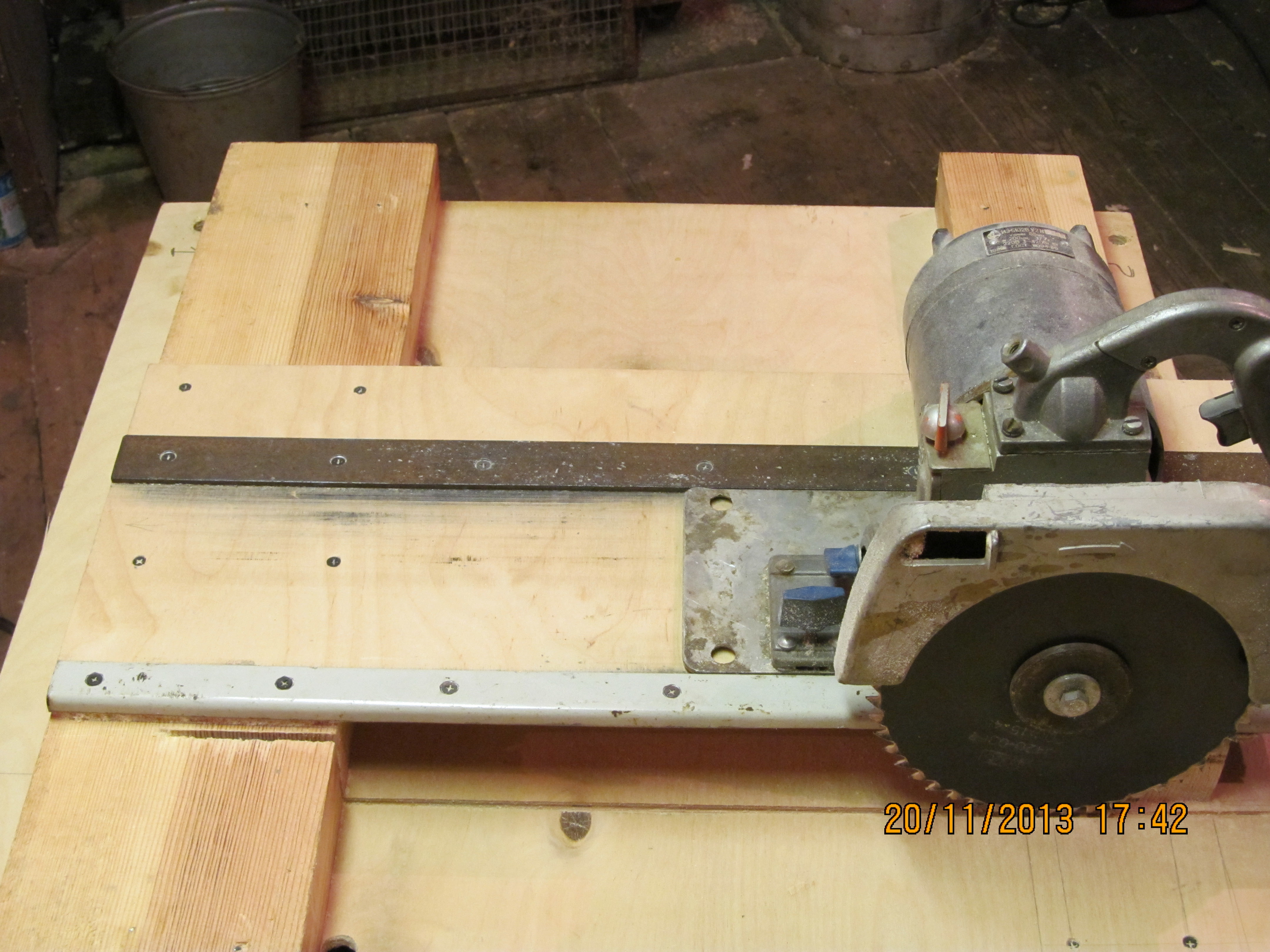

При изготовлении ульев, рамок и пр.пчел. инвентаря использую вот такую простенькую самодельную торцовку.
Несмотря на простоту, со своей задачей (а именно сохранение угла в 90* и линейных размеров с точностью до +_ 0.5 мм) она справляется на 5+.

Да, простенько, удобно и надежно! Хорошее решение.
А что это за паз в столе. И что там из этого паза торчит (кроме последней фотографии)?

Паз на столе нужен чтоб сквозь него просаривались опилки.Иначе они неибежно будут скапливаться между подвигаемой заготовкой и упором, тем самым не позволяя выдерживать заданный размер. А "торчит"- это и есть тот самый упор, коим мы выставляем необходимый размер заготовки.Упором, в моём варианте, служит обыкновенная струбцина,которая крепиться на брусок (это хорошо видно на верхнем фото, срубцина как видете самодельная), используя срубцину, изменять необходимый нам размер заготовки можно легко и быстро. Делая пропил необходимо учесть и то, какой длины мы планируем пилить заготовки, он должен быть несколько длиннее самой длинной заготовки, кроме того пропил должен быть заподлицо с бруском, чтобы на нём не могло скопиться даже минимального кол-ва опилок. На фото нет, но я в работе использую и удлинитель стола необходимый когда идёт работа с длинными досками. Удлинитель-это обыкновенная доска закреплённая в одном уровне со столом торцовки на треноге. Ну, вот, сейчас вроде всё подробно.

На счет отвода опилок хорошо продумано, они действительно иногда мешают.

Отличная идея!

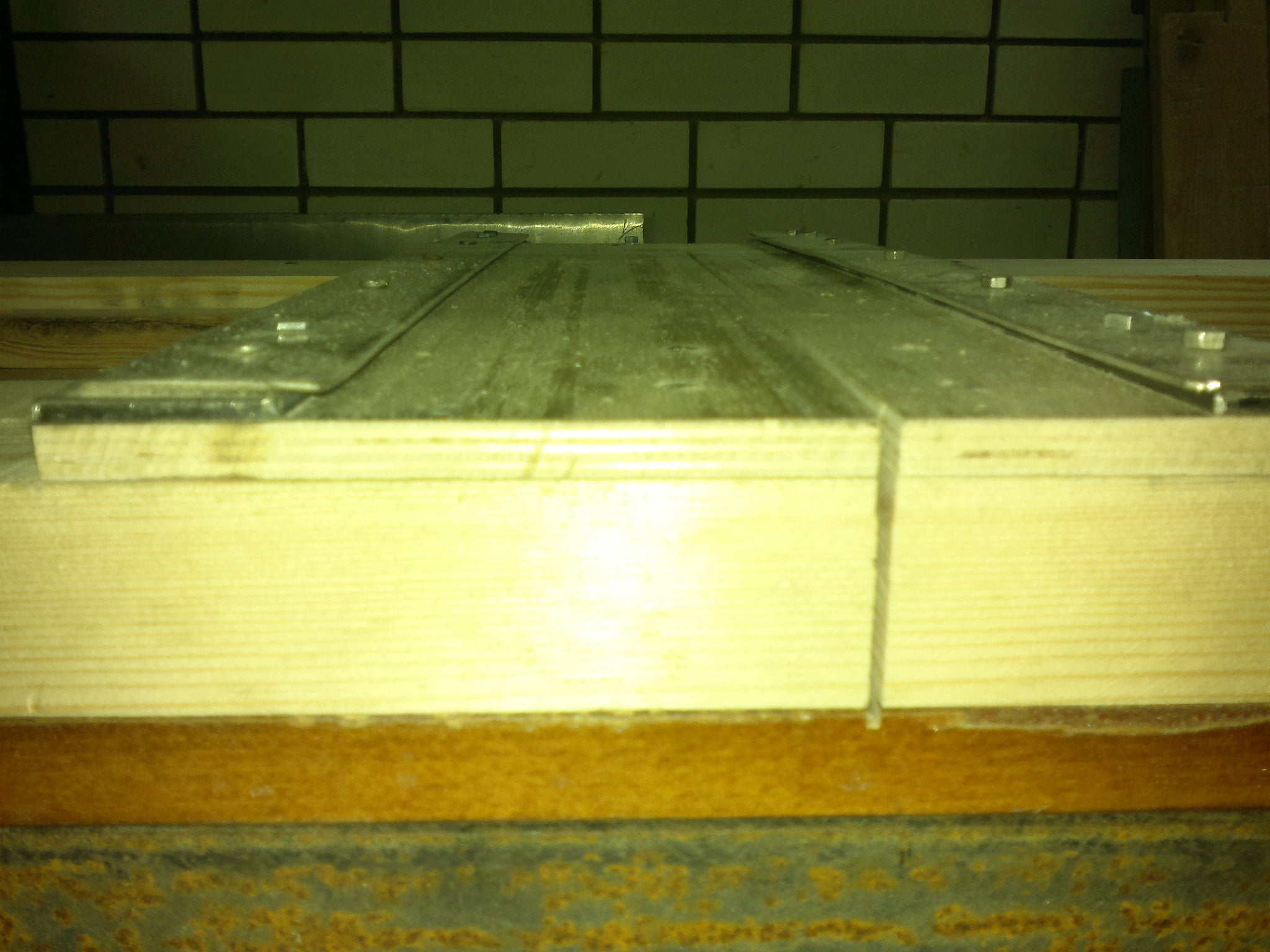

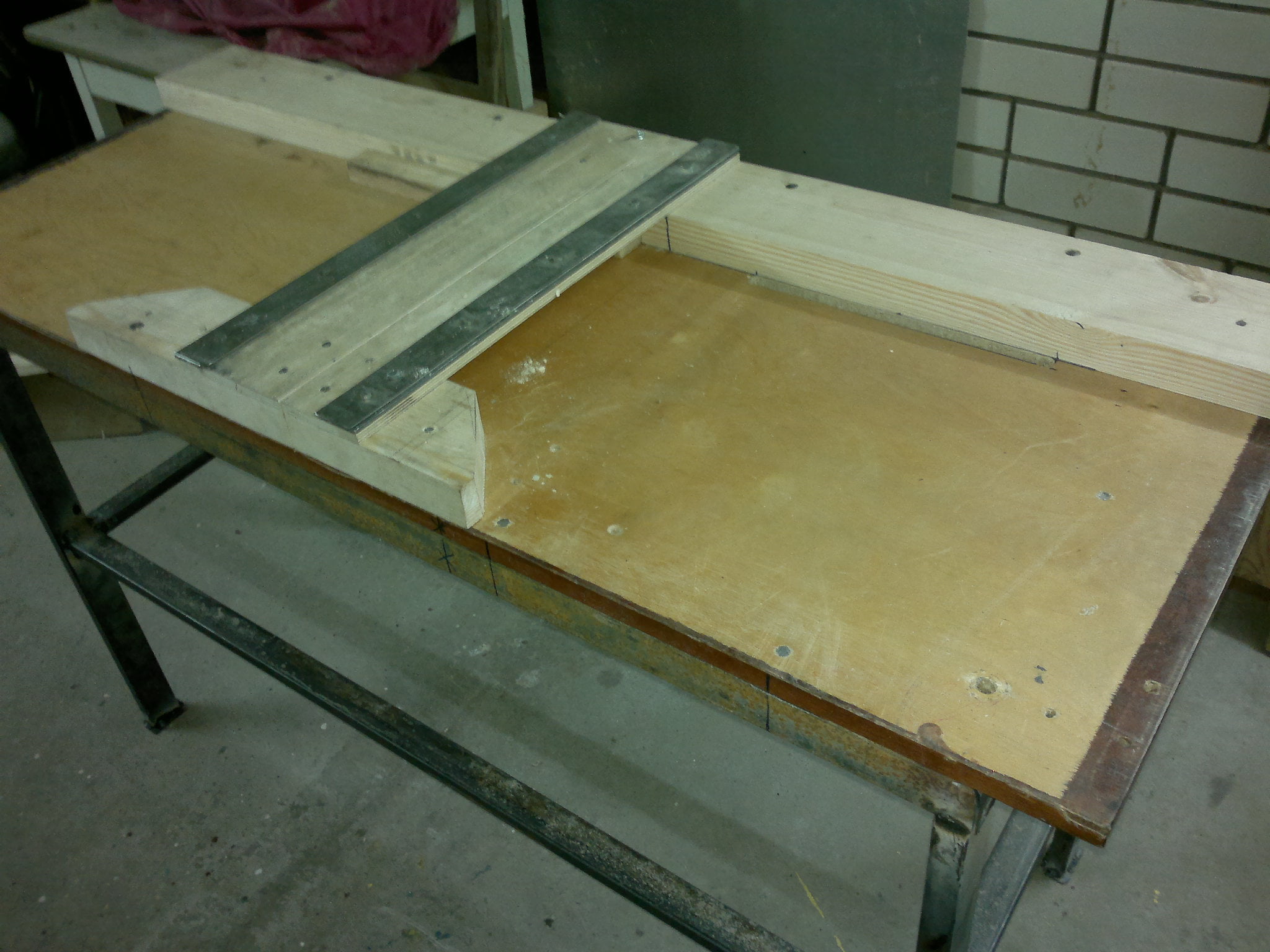

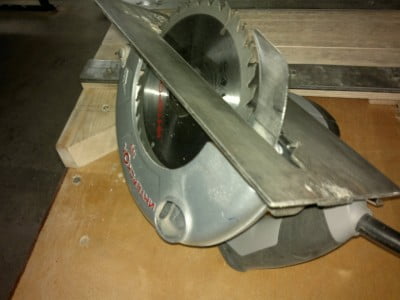

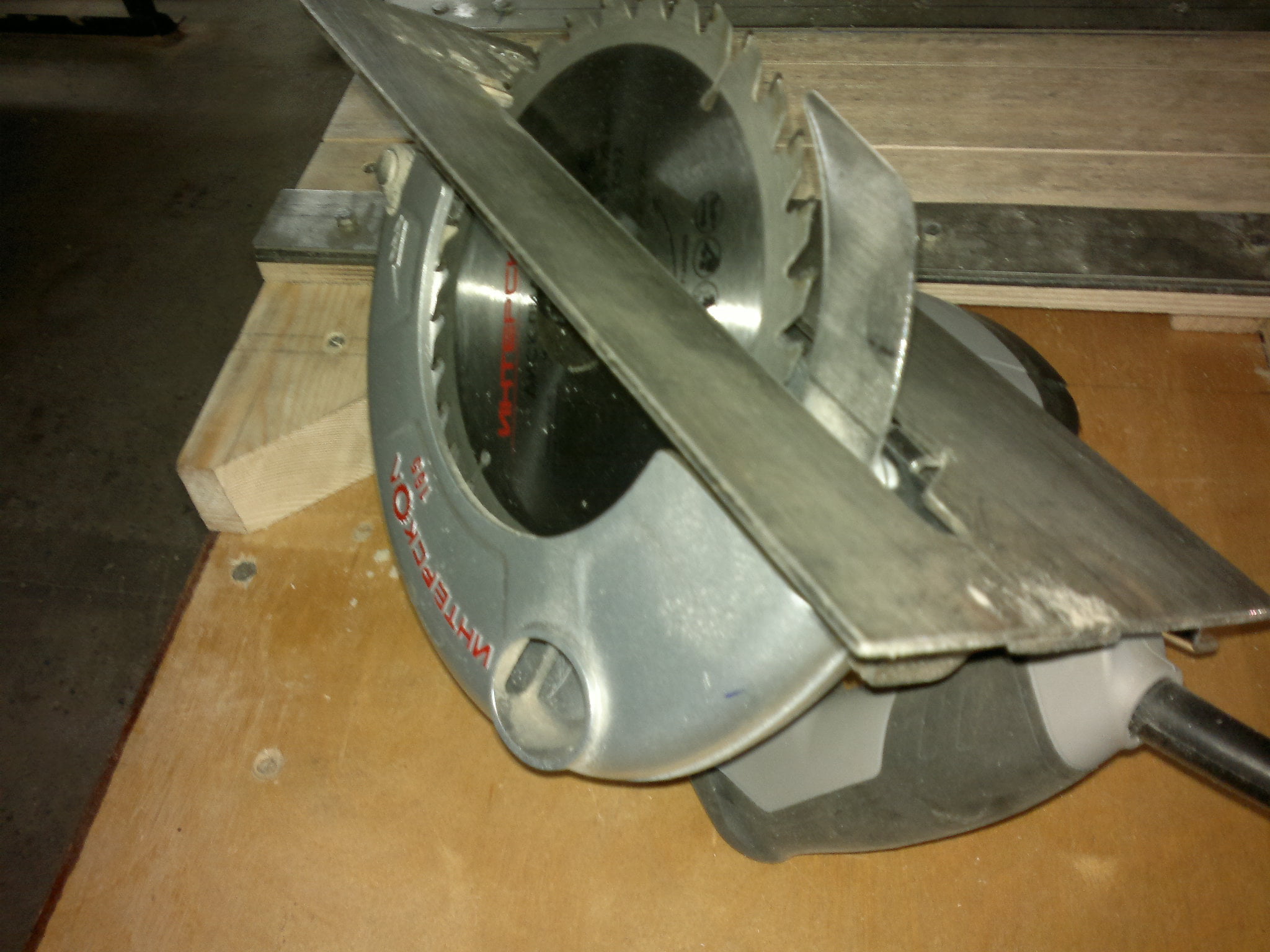

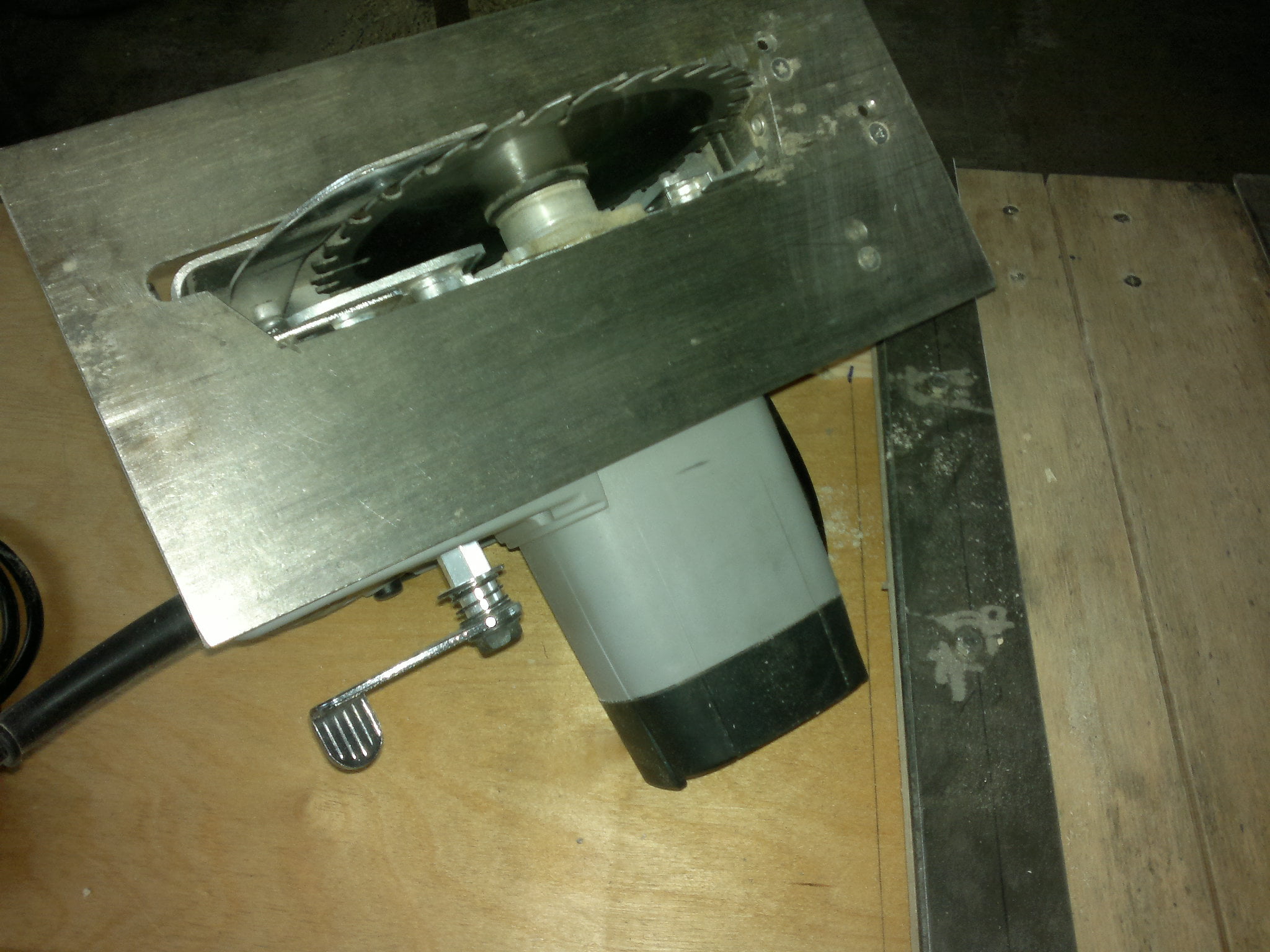

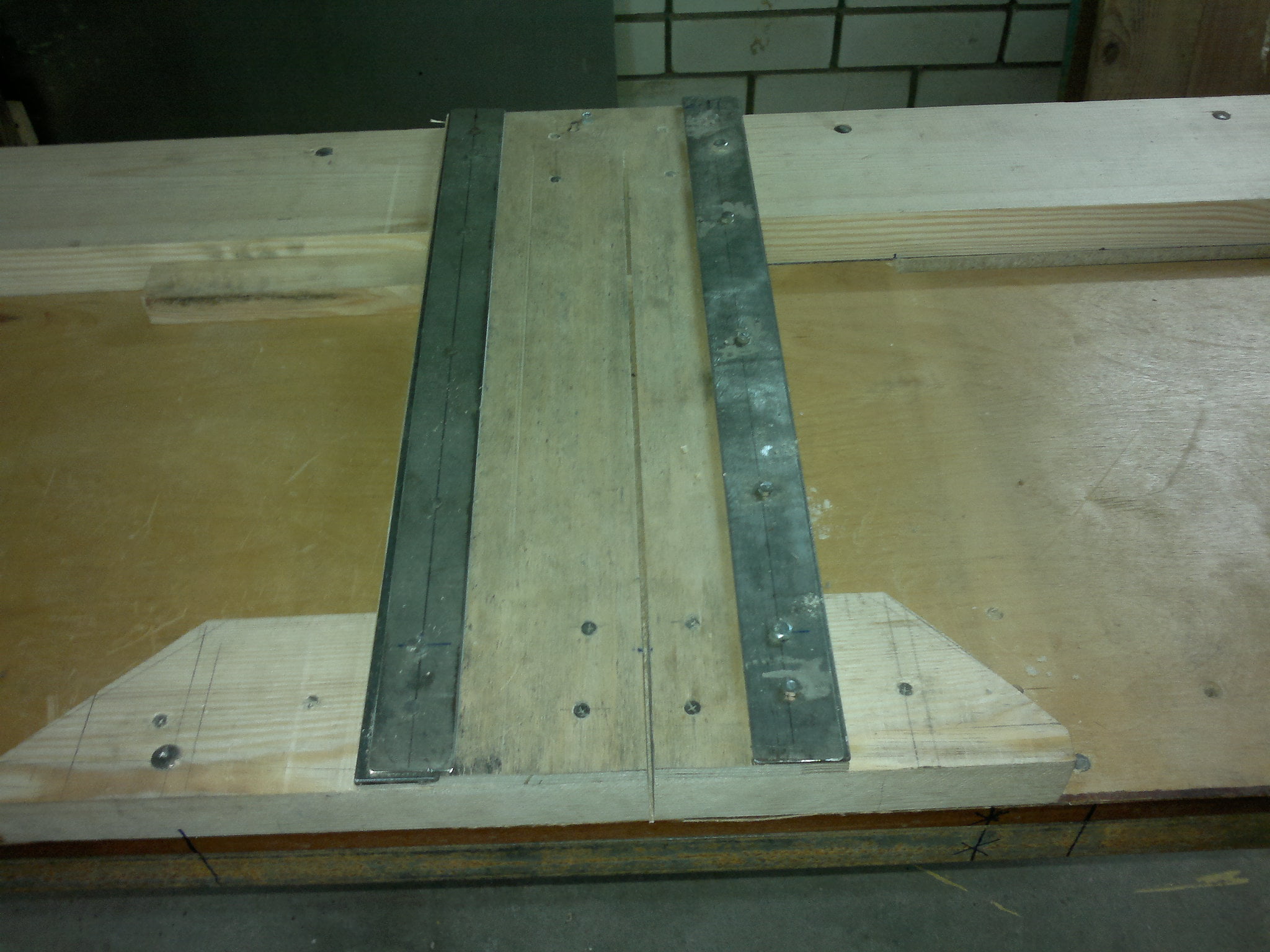

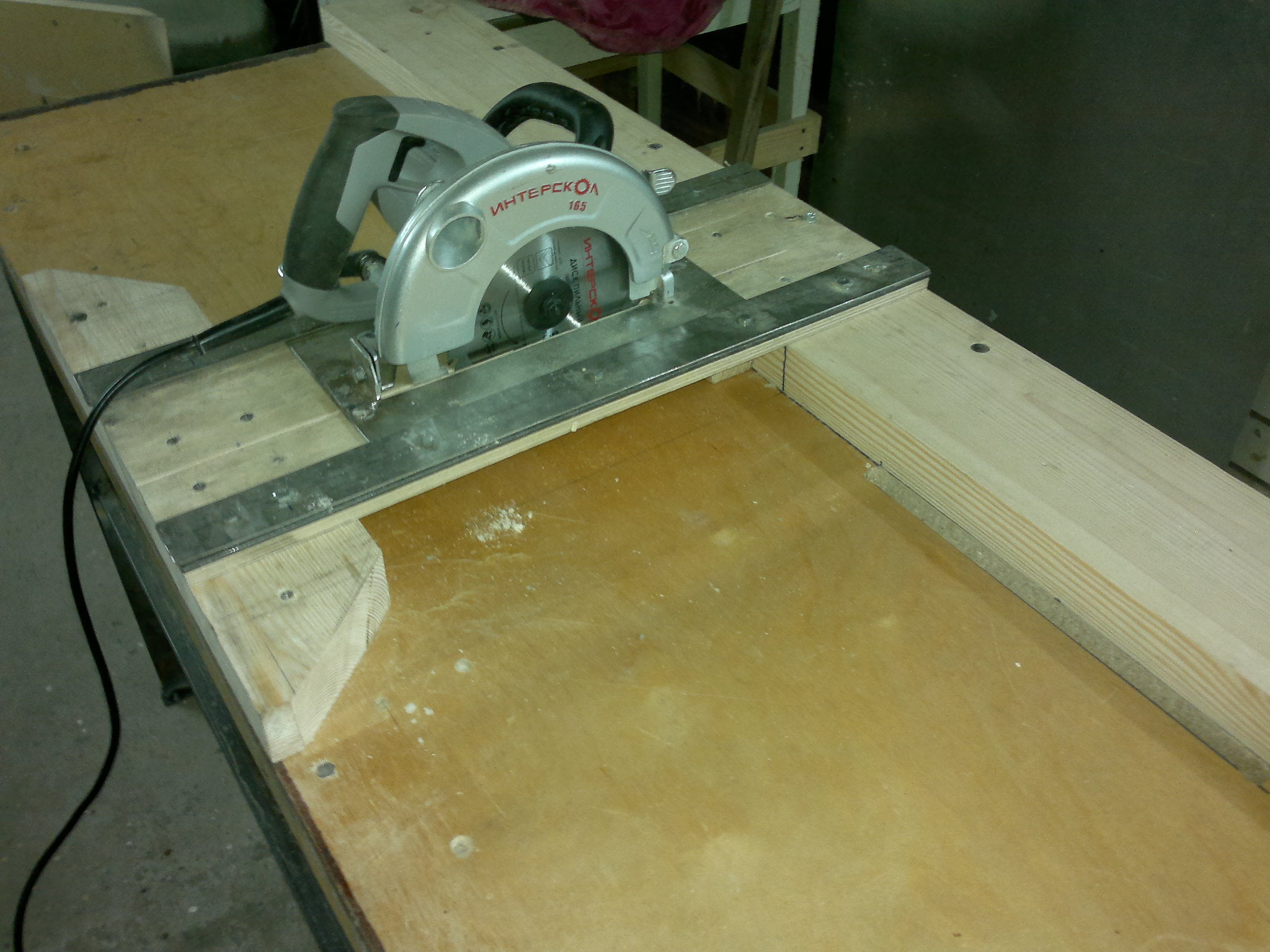

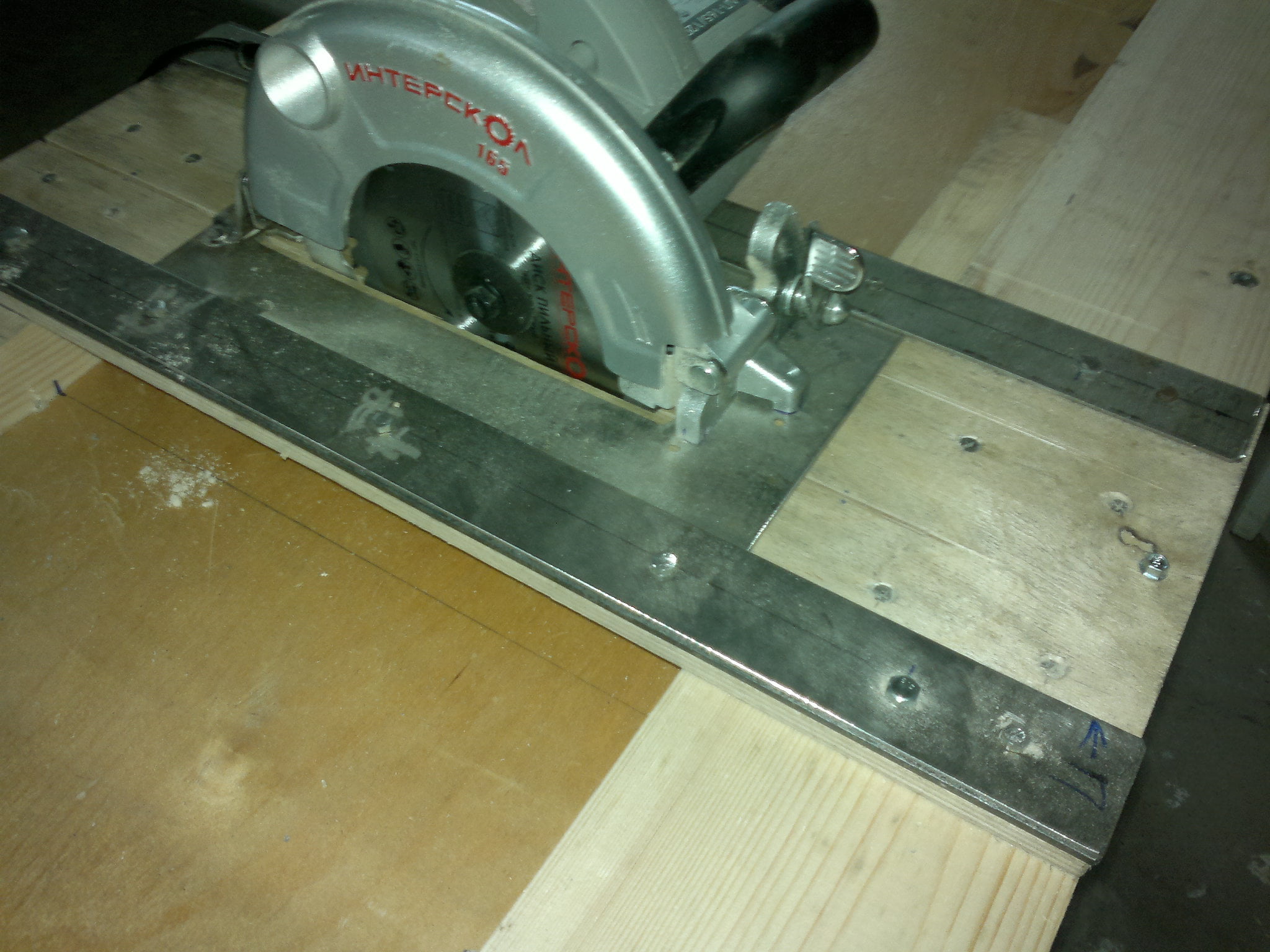

Хорошая идея с подвигла на изготовление подобного агрегата с использованием современных комплектующих. За основу было взято дно от старого советского платяного шкафа(ДСП покрытое с двух сторон фанерой), впоследствии прикрученное к сваренной из уголка и профиля мет. станине. Дисковая пила Интерскол 165/1200(глубина пропила 0-55) немного доработана- алюминиевая подошва заменена на подошву аналогичного размера из нержавейки 3мм для лучшего скольжения и жесткости. Направляющие салазки в целях безопасности сделаны закрытого типа(мет.шинка 4на40 + нержавейка 2на40), основа 10мм фанера. Всё это кропотливо монтируется в "кучу" и вуаля. Пробные испытания показали точность по длине и 90гр по вертикали и горизонтали. Девайс крайне удобный и достаточно безопасный, а также значительно дешевле заводских аналогов (2660 интерскол+1000 мет.станина+старый шкаф), к тому же индивидуально для каждого можно настроить длину и ширину отрезаемой(торцуемой) заготовки. Думаю , что получился хороший помощник в изготовлении пчеловодного(и не только) инвентаря.

Рад,что кому то смог помочь. Казалось бы ну что можно выжать из столешницы с двумя брусками, ан нет, коллега творчески подошёл к решению этого вопроса. Направляющие и ограничитель для движения пилы - нужная придумка.

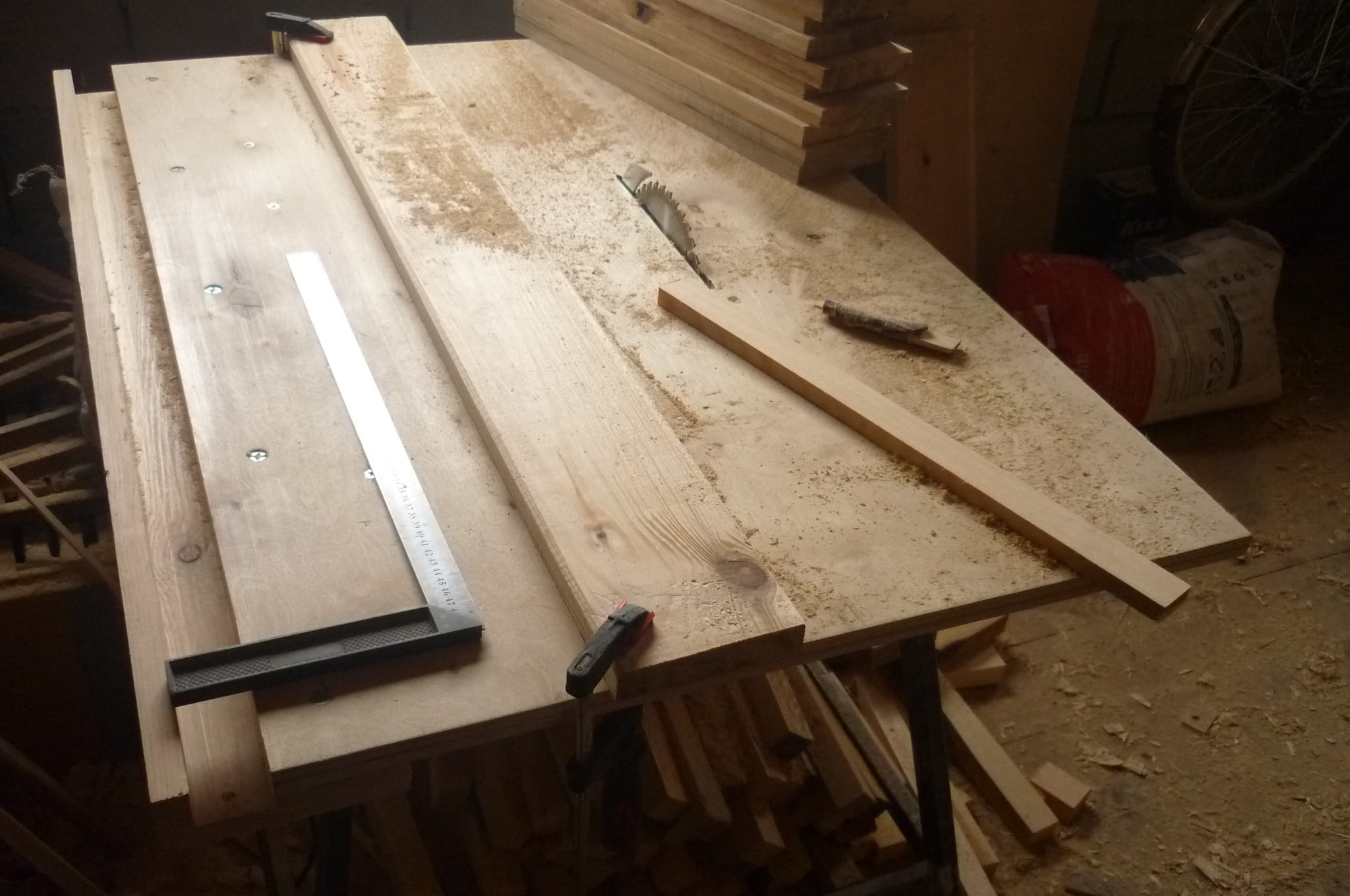

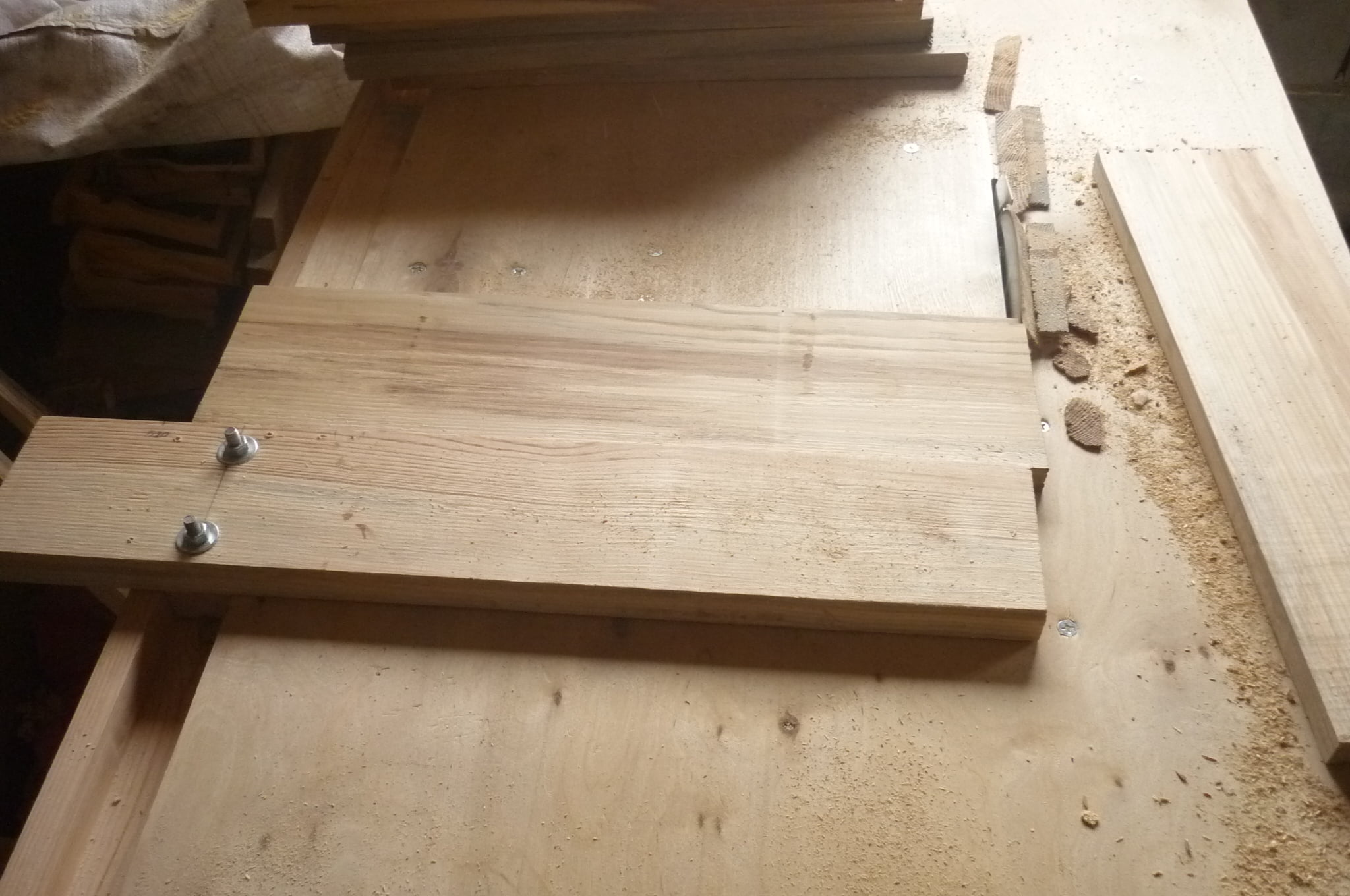

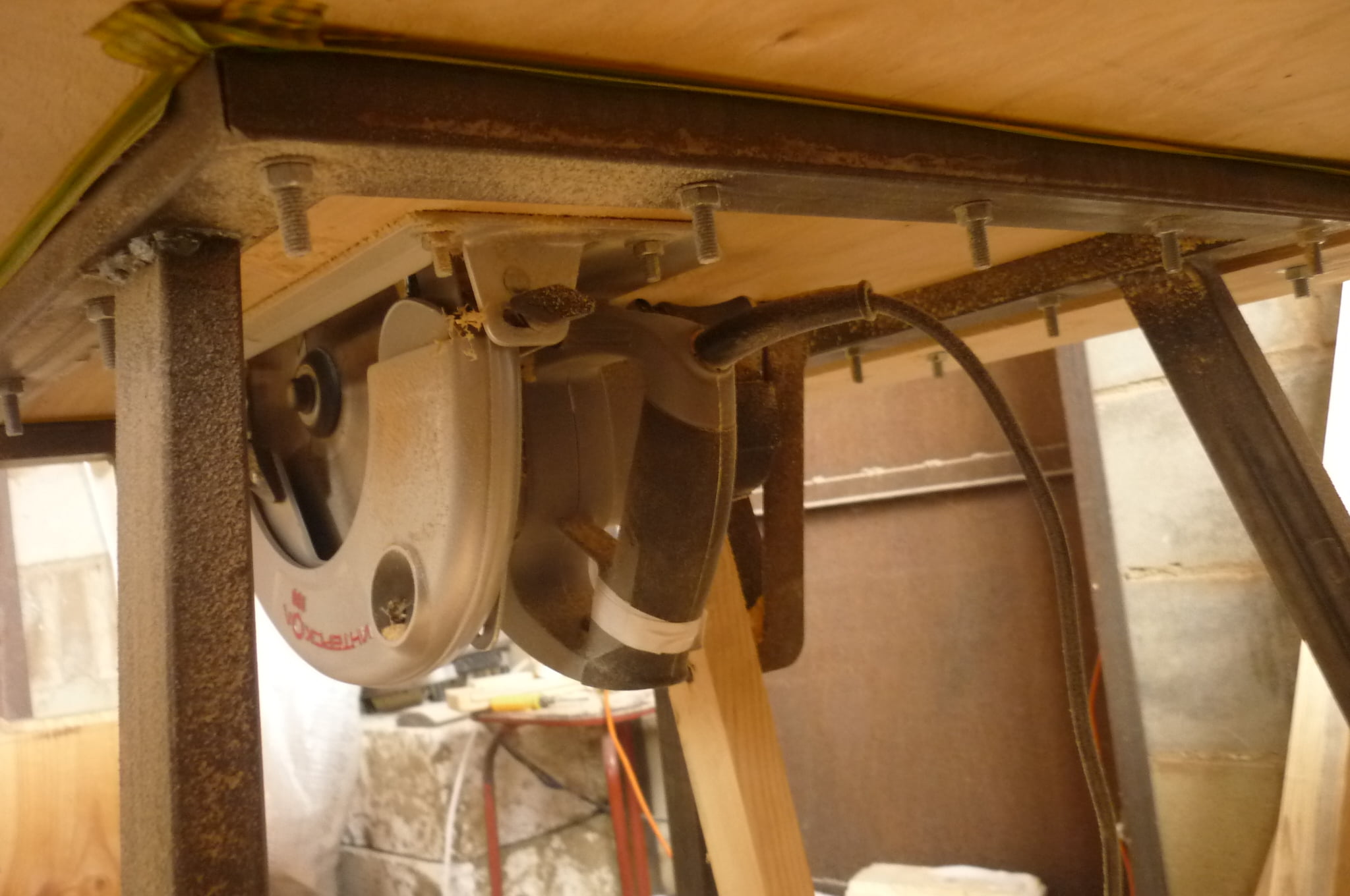

Вариант с установленной в стол пилой
